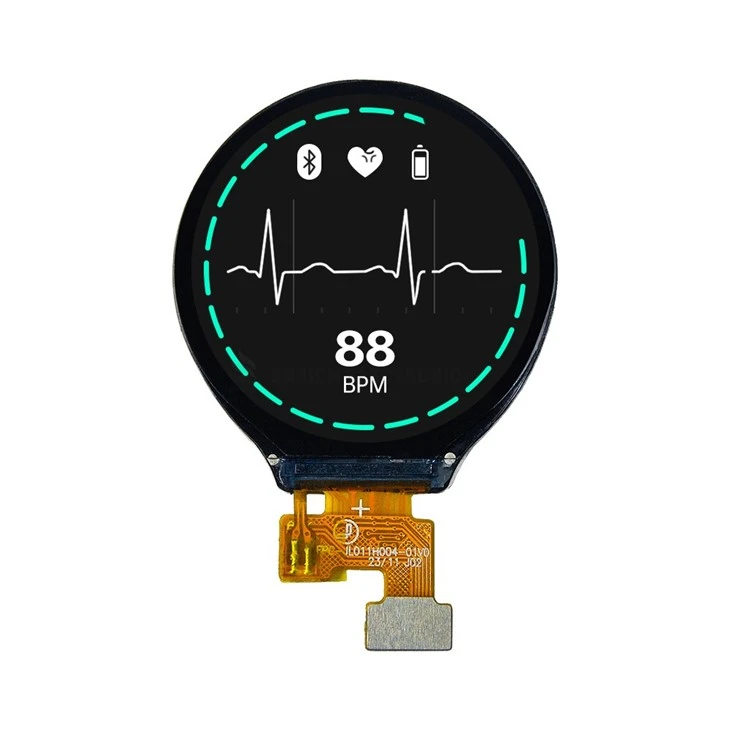

1.09 Babhta TFT LCD Modúl



ENH-TV0110C001Cur síos



Tá mé ag déanamh LCDs beaga le blianta anuas, agus má tá rud amháin a d'fhoghlaim mé, is é nach léiríonn luach fíor scáileáin suas sa chéad chúpla líne de bhileog sonraí. Tóg ár Modúl Babhta TFT LCD 1.09. Ar pháipéar, is taispeáint IPS 240×240 é le trasnánach 1.09-orlach. Ní dhéanfaidh aon ní coimhthíocha. Ach na cinntí taobh thiar de na huimhreacha sin-sin an áit a bhfuil cónaí ar an innealtóireacht iarbhír.

Lig dom tosú leis an tiománaí IC, GC9A01. Níl sé ar an leanbh is nuaí ar an mbloc, ach tá sé tar éis éirí rud éigin caighdeánach i taispeántais ciorclach beaga ar chúis. Bhaineamar úsáid as ar fud na dtionscadal iolracha, agus is é an rud is mó a bhfuil meas agam air ná cé chomh maith is atá sé le 4-SPI sreang. I bhfeisteas wearables, is minic a bhíonn Bluetooth, braiteoirí agus bainistíocht cumhachta á láimhseáil ag do MCU ag an am céanna - is é an rud deireanach a theastaíonn uait ná taispeáint atá suimiúil faoi uainiú. Táimid tar éis diailiú sa seicheamh tosaigh ar an IC seo go dtí an pointe a imríonn sé go deas le ESP32, STM32, nRF52, agus go leor rud ar bith eile a chaitheann custaiméir air. Is cosúil gur rud beag é sin, ach nuair a bhíonn innealtóir crua-earraí ag iarraidh fréamhshamhail a thabhairt suas i gceann seachtaine, is mór an rud é gan an taispeáint a chomhrac.

Ansin tá an chairn polarizer. Tá sé seo ar cheann de na sonraí sin a dhéanann an chuid is mó daoine scipeáil thairis, ach déanann nó briseann sé inúsáidteacht lasmuigh. Táimid ag baint úsáide as ciseal uachtair Neamhlonrach (173 céim ) mar aon le scannán feabhsaithe gile níos ísle (97 céim ). Laghdaíonn an bailchríoch neamhlonrach an glare-má rinne tú iarracht riamh scáileán snasta a léamh faoi sholas díreach na gréine, tá a fhios agat go díreach cén fáth go bhfuil sé seo tábhachtach. Agus ciallaíonn an ciseal feabhsaithe gile thíos nach bhfuil muid ag cur amú cumhacht backlight. Is é an toradh atá air ná taispeáint a bhuaileann 350-400 cd/m² soilsiú tipiciúil ach a mhothaíonn níos gile amuigh faoin aer toisc nach bhfuil tú ag troid le frithchaitheamh. Rinneamar an rogha seo tar éis féachaint ar streachailt custaiméara le scáileán ciorclach snasta ar smartwatch - d'fhéach an táirge go hiontach taobh istigh, ach lasmuigh d'fhéadfá a fheiceáil ar éigean. D'athoibrigh muid an polarizer dóibh agus d'imigh an fhadhb gan teagmháil leis an backlight.

Tá IPS liostaithe mar "uillinn féachana iomlán," ach inseoidh mé duit cén fáth go bhfuil sé tábhachtach go sonrach le haghaidh taispeáint bhabhta. Úsáidtear scáileán cruinn beagnach i gcónaí i dtáirge a bhreathnaítear air ó gach uillinn-uaireadóir ar chaol na láimhe, glas cliste ar dhoras, teirminéal boise atá claonta i lámh duine éigin. Má aistríonn an taispeáint dath nó má inbhéartaítear codarsnacht ag 60 céim, mothaíonn sé saor. Le IPS, tá an cón féachana comhsheasmhach an bealach ar fad amach go dtí 85 céim i ngach treo. Ní hamháin sin ach sonra; is é an difríocht atá ann idir táirge a mhothaíonn préimh agus táirge nach mbraitheann.

Tá na lamháltais mheicniúla ±0.2 mm ar thoisí neamh-mharcáilte. Tagann an uimhir sin de bharr teip an-sonrach a bhí againn timpeall cúig bliana ó shin. Sheolamar baisc de mhodúil chruinn le lamháltais níos scaoilte, agus nuair a rinne custaiméirí iarracht iad a fheistiú i-cásálacha múnlaithe insteallta, ní raibh an limistéar gníomhach dírithe i gcónaí. Bhí cuma bhreá ar roinnt aonad, bhí an taispeáint le feiceáil as an lár i gceann eile. Rinneamar na lamháltais níos doichte agus d'athraigh muid an chaoi a ghearramar an ghloine i gcoibhneas leis an maitrís picteilín. Anois, nuair a mount tú an Modúl TFT LCD Babhta 1.09 seo, tá an limistéar gníomhach díreach san áit ar cheart dó a bheith, gach uair.

Is í an teocht oibriúcháin ná -20 céim go 70 céim , stóráil -30 céim go 80 céim . Cuireadh ceist orm cén fáth nach bhfuilimid ag brú na n-uimhreacha seo níos airde, agus is é an freagra macánta ná go ndéanaimid tástáil de réir teorainneacha na fíorúsáide domhanda, ní go dtí an foircinní a bhaineann le cogadh sonraí. Ní gá go n-oibreoidh smartwatch ag -40 céim. Is é an rud a theastaíonn uaidh ná maireachtáil lá geimhridh i Chicago agus an freagra tadhaill a bheith comhsheasmhach fós. Déanaimid bailíochtú ar fud an chomhthionóil ar fad - lena n-áirítear an FPC agus an backlight - toisc go bhfaca mé modúil ina raibh an ghloine go breá ach d'éirigh an cábla flex níos déine le linn aimsir fhuar agus ba chúis le teagmháil eatramhach. Sin an cineál ruda a thaispeánann ach tar éis duit cúpla míle aonad a sheoladh.

Rud amháin a dhéanaimid difriúil ó go leor soláthróirí ná saincheaptha FPC. Tagann an leagan caighdeánach le cónascaire ZIF 15-bioráin agus fad sonrach, ach caithfimid é sin mar phointe tosaigh. Tá dearadh fáinne cliste ag custaiméirí agam áit a raibh an spás inmheánach chomh teann sin nach n-oirfeadh FPC caighdeánach. Ghiorraíomar é, d'athraigh muid an sannadh bioráin, fiú iompaigh an cónascaire go dtí an taobh eile. Toisc gur sinne an mhonarcha, is féidir linn na hathruithe sin a dhéanamh gan a bheith ina gcruachás ollmhór. Baineann an rud céanna le comhtháthú gloine cumhdaigh - is féidir linn clúdach saincheaptha a nascadh go optúil le teagmháil nó gan teagmháil, agus mar sin faigheann an custaiméir comhthionól críochnaithe in ionad an lamination a bhainistiú iad féin.

Tá modh codlata ag an GC9A01 freisin a tharraingíonn micrampaí, rud atá ríthábhachtach le haghaidh gléasanna inchaite atá á gcumhachtú ag cadhnra. Ach is é an bua is mó ná go bhfuil an cód tosaithe doiciméadaithe go maith agus cobhsaí. Soláthraímid seichimh chóid C{-shamplaí a oibríonn as an mbosca, agus tá custaiméirí feicthe agam ag dul ó bheith ag fáil an taispeántais go dtí go mbeidh sé ag rith ar a mbinse laistigh d’uair an chloig. Ní hé sin rud is féidir leat a chur ar bhileog sonraí, ach tá sé tábhachtach.

Déanaimid iniúchadh 100% ar gach aonad, agus téann gach baisc trí dhó teochta 24-uair an chloig ar airde-isteach. Ba ghnách liom a bheith ag ceapadh go raibh sé sin ró-mhillte do thaispeántais bheaga go dtí go raibh baisc agam inar theip ar 2% de na haonaid tar éis seachtain ama rite. Rug an sruthán isteach an chéad bhaisc eile sular seoladh é. Anois ní cheistigh mé é.

Mar sin sea, is taispeáint IPS 1.09 orlach é an Modúl TFT LCD Babhta 1.09 le tiománaí GC9A01, polaraitheoir Neamhlonrach, agus sraith raonta teochta a bhfuil cuma iontach gnáth orthu. Ach ní hé an rud a fhágann gurb é ár bpríomhtháirge é aon sonraíocht amháin - is é sin gur roghnaíodh gach mionsonra mar go bhfuil feicthe againn cad a tharlaíonn nuair a théann na sonraí sin mícheart. Tar éis na mblianta seo ar fad, táim lánchinnte nach é an scáileán is fearr an ceann leis na huimhreacha is suntasaí. Is é an ceann a éiríonn as do bhealach agus a ligeann duit do tháirge a sheoladh.









● OEM&ODM ● NÍL MOQ ● SAMPLAÍ SA STOC ● BORD TÁSTÁLA ROGHNACH

















SONRAÍOCHTAÍ

ITEM	TOISE	AONAD
Méid	1.09	orlach
Toise Imlíne	32.98x30.59x1.81	mm
Teocht Oibriúcháin	-20 céim - +70 céim	céime
Teocht Stórála	-30 céim - +80 céim	céime
Rún	240x240
