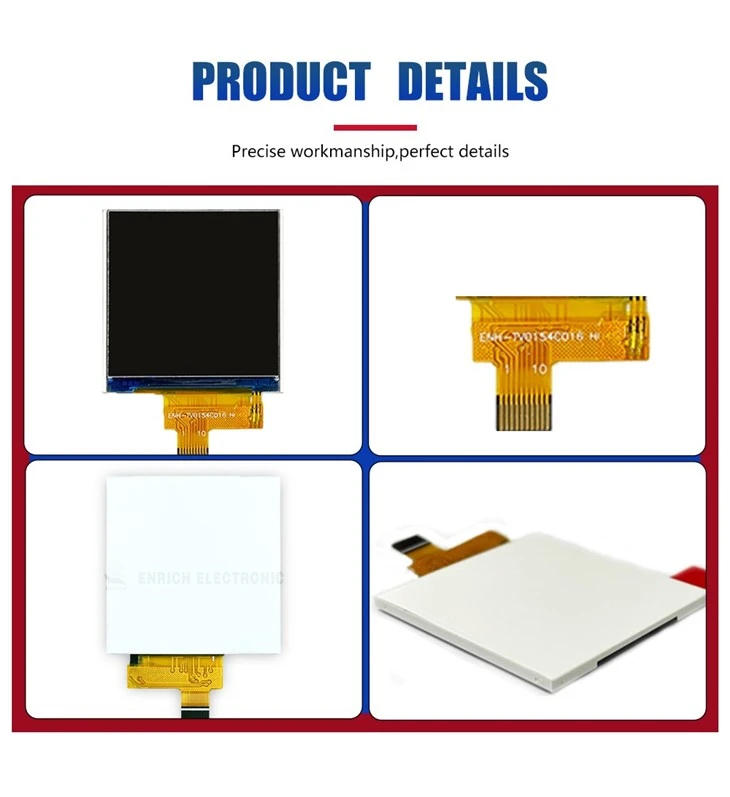

Modúl Taispeána LCD Cearnóg 1.54-orlach



ENH-TV0154C016Cur síos



1. An Rud Nach Insíonn an Bhileog Sonraí duit Faoi na Sonraíochtaí

Tá anModúl Taispeána LCD Cearnóg 1.54-orlachTá sé tógtha timpeall ar phainéal 240×240 IPS. Ag trasnánach 1.54 orlach, oibríonn sé sin amach go thart ar 220 PPI. Chun comparáid a dhéanamh, tá scáileán 1.3-orlach 240 × 240 thart ar 260 PPI - ach ciallaíonn an 0.24 orlach trasnánach breise go bhfuil an leagan 1.54-orlach i bhfad níos éasca le léamh do dhaoine a bhfuil gnáth radharc na súl acu. D’aistrigh custaiméir a rinne rianaire aclaíochta dírithe ar shinsearaigh ó 1.3 go 1.54 orlach go sonrach toisc go ndearna a n-úsáideoirí tástála gearán faoi bhrú súl.

Ní gimmick é an cóimheas gné cearnach 1:1 – 27.7mm × 27.72mm achar gníomhach. Bhaineamar triail as painéal dronuilleogach 240 × 320 sa chlúdach meicniúil céanna. An toradh: spás amú ar na taobhanna agus Chomhéadain a bhraith cramped. Leis an gcearnóg, gheobhaidh tú 27.7mm iomlán sa dá threo. Sin an fáth go bhfuil an fhoirm chearnógach mar an caighdeán de facto le haghaidh taispeántais bhabhta faire-aghaidh, cé go bhfuil an limistéar gníomhach cearnach - suíonn an masc cruinn taobh istigh de, agus tá na coirnéil bhreise i bhfolach ag an bezel.

Uillinn féachana IPS.Deir an spec 80 céim i ngach treo. Cad a chiallaíonn sé sin go praiticiúil: nuair a bhreathnaíonn úsáideoir ar uaireadóir cliste ó chlaonadh caol na láimhe 45 céim, ní inbhéaraíonn an chodarsnacht. Táimid tar éis é a thástáil taobh le taobh le painéal TN; tá an difríocht drámatúil. Maidir le deais atá suite os cionn leibhéal na súl (cosúil le taispeáint lárnach cairr), tá IPS éigeantach - féachann oibreoirí an scáileán thíos.

ST7789v2 tiománaí.Tá an sliseanna seo thart ar feadh na mblianta, agus is é sin an fáth go n-úsáideann muid é. Murab ionann agus tiománaithe níos nuaí a bhfuil sraitheanna tosaigh leathbhácáilte acu, déantar tacar orduithe ST7789V2 a dhoiciméadú síos go dtí an mhoill dheireanach. Coinníonn an GRAM ar-sliseanna an fráma 240 × 240 ar fad, mar sin níl aon RAM seachtrach ag teastáil. Tá caitheamh aimsire feicthe againn ag tiomáint an taispeántais seo le ESP-01S 8-bioráin - ní féidir leat é sin a dhéanamh le taispeáint comhéadain comhthreomhar.

Trí stiúir i gcomhthreo.Cén fáth comhthreomhar in ionad sraith? Toisc go bhfuil voltas tosaigh na soilse bána timpeall 3.0V. Is féidir le soláthar 3.3V nó 5V trí stiúir comhthreomhara a thiomáint le friotóir amháin. Bheadh ​​9V de dhíth ar an tsraith, rud a d'éileodh tiontaire treisithe. Tugann comhthreomhar freisin iomarcaíocht: má theipeann ar stiúir amháin a oscailt, tá an dá cheann eile fós éadrom. D’iarr custaiméir a bhí ag tógáil feiste leighis faoi thiomáint ceallraí go sonrach é seo tar éis do thaispeántas sraith-LED iomaitheoir leath a ghile a chailleadh de bharr teip LED amháin.

Stack polarizer : Neamhlonrach uachtarach 7 céim , snasta níos ísle 83 céim .Tá an taobh Neamhlonrach os comhair an úsáideora. Laghdaíonn sé frithchaitheamh ó shoilse oifige agus solas na gréine – rud atá ríthábhachtach d’earraí inchaite amuigh faoin aer. Tá an ciseal snasta os comhair an backlight, ag uasmhéadú tarchur solais. Is é an chodarsnacht dá bharr ná 900-1000:1. Thomhaiseamar é seo le Konica Minolta CS-200; ní fluff margaíochta é.

tiús 1.9mm.Is é seo airde iomlán an mhodúil, lena n-áirítear an stiffener FPC ach ní tiús FPC. Le haghaidh gnáthuaireadóir cliste, tá sé sin tanaí go leor chun spás a fhágáil do cheallraí 400-500mAh. D'iarr roinnt custaiméirí 1.5mm - is féidir linn é sin a dhéanamh tríd an stiffener a bhaint, ach ansin éiríonn an FPC leochaileach. Molaimid 1.9mm le haghaidh táirgí tomhaltóra agus 2.0mm le haghaidh úsáid thionsclaíoch.

---

2. An Áit a bhFaca Againn a bhFuil an Taispeáint Seo i bhFíor-Oibriú

Ní hamháin go liostaímid iarratais – sheolamar chuig na fíorchustaiméirí seo:

Smartwatches agus lorgairía aclaíochta.Úsáideann custaiméir smartwatch leanaí an painéal cearnach 1.54-orlach toisc go n-oireann sé dá dhearadh cás faire caighdeánach. Is leor an taifeach 240×240 le haghaidh aghaidh faire, aitheantais glaoiteora, agus stats folláine bhunúsach. Ciallaíonn IPS gur féidir leis an bpáiste an scáileán a fheiceáil agus é ag rith.

Feistí leighis iniompartha.Roghnaigh monaróir ocsaímhéadar bíge an modúl seo toisc go bhfuil an chodarsnacht ard (900:1) in ann léamha ocsaigine fola i seomraí ospidéil laga. Luíonn an méid 1.54-orlach i holster ar chrios altra.

Painéil rialaithe baile cliste.Úsáideann comhlacht teirmeastat an taispeáint cearnach chun ciorcal teochta agus méadar taise a thaispeáint taobh le taobh. Ligeann an cóimheas gné cearnach dóibh scrollú a sheachaint.

Críochfoirt ríomhaire boise tionsclaíoch.Bhí scáileán ag teastáil ó dhéantóir uirlisí calabrúcháin a oibríonn ó -20 céim go dtí +70 céim . Thástáil muid 100 aonad ag +70 céim ar feadh 72 uair – gan aon chaochaíl, gan aon athrú datha. Chuir siad ordú 5,000 aonad.

Meaisíní caife.Chuir monaróir meaisín espresso an taispeáint cearnach 1.54-orlach taobh istigh de knob rothlach. Rothlaíonn an t-úsáideoir an knob chun oidis a roghnú, agus taispeánann an scáileán an cuar teochta. Luíonn an Chomhéadain ciorclach go foirfe sa limistéar gníomhach cearnach.

DIY & oideachas.Úsáideann díoltóir trealamh STEM an modúl seo le ESP32. Roghnaigh siad é toisc go dtugann an leabharlann TFT_eSPI tacaíocht don ST7789V2 as an mbosca - ní gá tiománaithe ísealleibhéil a scríobh.

Feidhmchlár amháin a chuir iontas orainn: thóg custaiméir ascalascóp iniompartha leis an taispeáint seo. Tá an taifeach 240×240 ard go leor chun cruth tonn 200 pointe a thaispeáint le línte greille inléite. Ní hé an rud a dhearamar dó, ach oibríonn sé.

---

3. Cad atá Foghlamtha againn Maidir le Saincheapadh

Is monarcha muid, ní dáileoir. Nuair a iarrann tú rud éigin saincheaptha, athraíonn muid an líne táirgeachta i ndáiríre.

Saincheapadh FPC– Is é an FPC caighdeánach 24-bioráin, páirc 0.5mm, slí amach bun. Rinneamar FPCanna taobh amuigh le haghaidh fáinní cliste, eireabaill fhada (suas le 200mm) le haghaidh feistí ina bhfuil an príomh-PCB i bhfad ón taispeáint, agus fiú cruthanna méara óir saincheaptha do chónaisc ZIF ó bhrandaí ar leith. Tógann uirlisiú 3-4 seachtaine agus cosnaíonn sé thart ar 800-800-1500 ag brath ar chastacht.

Comhtháthú painéal tadhaill– Cuirimid teagmháil capacitive ag baint úsáide as rialaitheoirí FT3267 nó CST816. Tiús breise: ~ 0.6mm. Bhí nascáil optúil ag teastáil ó chustaiméir amháin a rinne painéal rialaithe scátháin cliste chun deireadh a chur leis an mbearna aeir – d'fheabhsaigh sin inléiteacht solas na gréine thart ar 40% ach chuir sé dhá sheachtain leis an sceideal. Is é 1,000 aonad an t-ordú íosta le haghaidh dteagmháil.

Clúdaigh gloine– Gloine tempered le bratuithe frith-dhalla (AG) nó frith-mhéarloirg (AF). Rinneamar lógónna agus teorainneacha síoda-scagtha freisin. Tógann uirlisiú gloine saincheaptha 4-5 seachtaine.

Gile– Is é an caighdeán ná 400 cd/m². Tá sé sin ceart go leor le húsáid laistigh. Maidir le gléas ríomhaire boise a úsáidtear lasmuigh, cuirimid leagan 1000 cd/m² ar fáil. Úsáideann sé na trí stiúir chéanna ach le stack scannán optúil difriúil agus sruth stiúir níos ionsaithí (fós 20mA in aghaidh an LED, ach tá an scannán níos éifeachtaí). Cosnaíonn an leagan 1000 nits thart ar 15% níos mó.

Comhéadan– Tá SPI 4-sreang caighdeánach. Tá SPI 3-sreang déanta againn freisin do dhearaí srianta le bioráin, agus MCU comhthreomhar 8-giotán do chórais oidhreachta nach bhfuil SPI acu. Éilíonn gach athrú comhéadan cumraíocht IC tiománaí difriúil agus reáchtáil táirgeachta ar leith.

Teocht oibriúcháin– Is é an caighdeán ná -20 céim go dtí +70 céim . Maidir le trealamh feithicleach nó lasmuigh, cuirimid raon leathnaithe de -30 céim go dtí +80 céim . Éilíonn sé seo an sreabhach LCD (teocht níos leithne nematic) agus an ghreamaitheach polarizer a athrú. Cuireann an leagan leathnaithe thart ar 10% le costas an mhodúil.

Cainníochtaí íosta ordú- Modúil chaighdeánacha: 1,000 píosa. Modúil saincheaptha: 3,000 píosa (ach is féidir linn dul i mbun caibidlíochta le haghaidh tionscadal píolótach). Samplaí: 1-5 píosa i stoc i gcónaí. Tá an táille samplach ainmniúil agus inaisíoctha go hiomlán i gcoinne ordú táirgeachta.

---

4. Cúpla Uimhir Nach Fluff Margaíochta iad

Cóimheas codarsnachta:900-1000: 1. Ní 2000:1. Sin macánta.

Gile:400 cd/m² tipiciúil. Ní 800 é mura n-íocann tú as an rogha ard-ghile.

Tomhaltas cumhachta:Loighic 10-15 mA ag 3.3V. Backlight 60 mA ag 3.0V. Mód codlata faoi 10 µA.

Saol oibriúcháin:Backlight rátáilte 20,000 uair an chloig leanúnach (go 50% gile). Sin thart ar 8 mbliana d’úsáid 8 n-uaire an chloig in aghaidh an lae – níos mó ná go leor do tháirgí tomhaltais.

Saol flex FPC:1,000 timthriall ag ga 5mm. Déanaimid tástáil ar gach baisc le tástálaí fleisc mhótair.

---

5. Na botúin a rinneamar (So You Don't Have To)

Botún #1: Ag glacadh leis go bhfuil gach sraith tosaigh ST7789V2 mar an gcéanna.Níl siad. Ord na n-orduithe agus an mhoill tar éis an t-ordú codladh amuigh a bheith i gceist. Soláthraímid seicheamh tosaithe fíoraithe in C do STM32 agus Arduino. Cóipeáil go díreach é. Rinne custaiméir iarracht na moilleanna a "uasmhéadú" agus chríochnaigh sé le taispeáint a reo tar éis cúpla soicind. Ag filleadh ar ár gcód socraíodh é.

Botún #2: An stiffener FPC a chur ró-ghar don lúblíne.Bhí an stiffener ag tosú i mbaisceanna luatha díreach 1mm ón mbealach amach. Custaiméirí ag fillte an FPC isteach i wearables daingean rianta scáinte. Rinneamar athdhearadh le lamháil sábhála 5mm agus anois déanaimid tástáil ar gach baisc ag fleasc ga 5mm.

Botún #3: Neamhshiméadracht an limistéir ghníomhach 0.02mm a neamhaird.Tá an limistéar gníomhach 27.7mm ar leithead agus 27.72mm ar airde. Tagann an difríocht 0.02mm sin ón bpáirc picteilín (0.115mm vs 0.1155mm). Tá sé dofheicthe don tsúil, ach thomhais innealtóir meicniúil chustaiméara amháin é le micriméadar agus chuaigh sé i scaoll. Liostaímid anois go sainráite é chun mearbhall a sheachaint.

---

6. Rudaí a Déarfainn le Ceannaitheoir Céaduaire

Ordaigh samplaí ar dtús. Déan iad a thástáil i do imfhálú iarbhír. Bend an FPC chuig do gha riachtanach. Tomhais an gile ag do theocht oibriúcháin. Ansin glaoigh orainn le ceisteanna.

Más gá duit FPC saincheaptha, seol do líníocht mheicniúil chugainn. Déanfaimid é a athbhreithniú saor in aisce agus inseoimid duit an bhfuil ga an lúba sábháilte nó an scoiltfidh tú rianta.

Tá anModúl Taispeána LCD Cearnóg 1.54-orlachnach bhfuil flashy. Níl coirnéil chothromú nó réiteach ultra-ard aige. Ach oibríonn sé, tá sé dea-dhoiciméadaithe, agus tá réiteach déanta againn ar na saincheisteanna déantúsaíochta os cionn 20,000 aonad. Déan teagmháil lenár bhfoireann innealtóireachta le haghaidh sonraí, sampla, nó luachan. Má luann tú an t-alt seo, déanfaidh mé athbhreithniú pearsanta ar do leagan amach FPC.





● OEM&ODM ● NÍL MOQ ● SAMPLAÍ SA STOC ● BORD TÁSTÁLA ROGHNACH

















SONRAÍOCHTAÍ

ITEM	TOISE	AONAD
Méid	1.54	orlach
Toise Imlíne	33.72x31.52x1.9	mm
Teocht Oibriúcháin	-20 céim - +70 céim	céime
Teocht Stórála	-30 céim - +80 céim	céime
Rún	240x240
