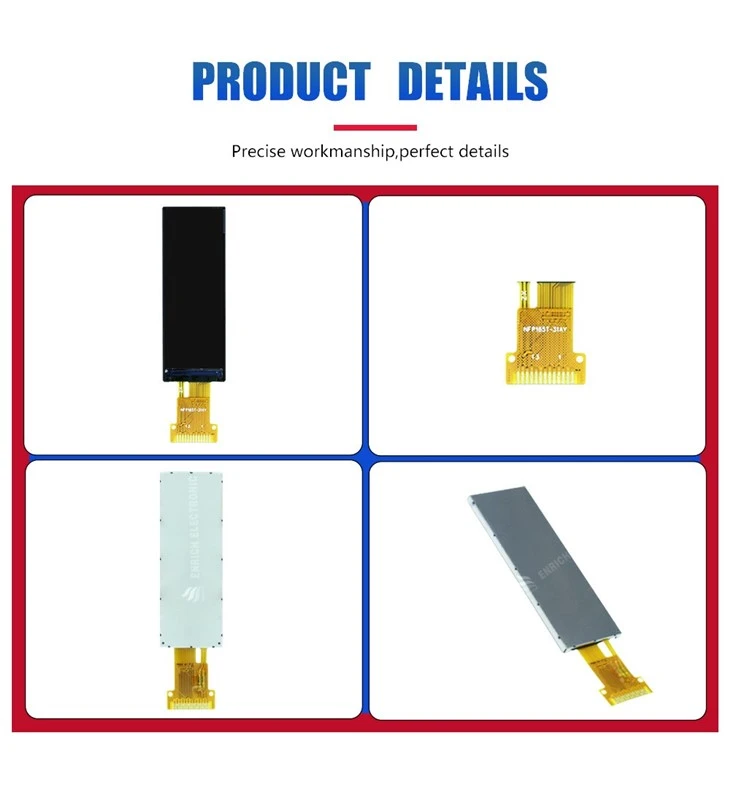

Modúl TFT LCD 1.65 Orlach

ENH-TV0165A002Cur síos



Tá scáileáin taispeána cearnacha agus dronuilleogacha traidisiúnta sa mhargadh tar éis titim isteach i homogenization le fada. Is réiteach taispeána optamaithe an-uasmhéadaithe é an modúl seo atá 1.65-barra orlach-a rinneamar-do ghléasanna caola fráma agus teirminéil. Feistithe leis an IC tiománaí NV3007 an-aibí agus taifeach ultra-uathúil fada de 142 × 428 picteilín, tá cóimheas gné speisialta de thart ar 3:8 aige. Ag briseadh teorainneacha méid na scáileáin chaighdeánacha traidisiúnta, tá sé optamaithe go foirfe le haghaidh cásanna taispeána ingearacha caola cosúil le scrollú sruth faisnéise, tásc barra stádais feiste agus comhéadan dlúth meaisín daonna, in ionad sonraíochtaí taispeána ginearálta a chóipeáil go simplí.

I gcur i bhfeidhm tionscadail iarbhír, tá méid agus leagan amach picteilín an scáileáin bharra seo in oiriúint go bunúsach do chásanna muirir wristbands cliste agus TWS earbud. Is féidir leis an taifeach 142×428 ultra-fada sonraí ráta croí, taifid rianaithe spóirt, foláirimh teachtaireachtaí scrollaithe, leibhéal ceallraí earphone agus saothar ealaíne albaim a chur i láthair go hiomlán. Ag baint leasa as teicneolaíocht amhairc lán-uillinn IPS dhúchasach, seachnaíonn an scáileán aistriú datha, gealú agus maolú uillinne nuair a rothlaíonn an chaol na láimhe nó faoi sholas na gréine láidir lasmuigh - eispéireas nach féidir le gnáthscáileáin TN a mheaitseáil.

Taobh amuigh d’fheistí inchaite, cuireann buntáistí a chruth barraí agus a leagan amach picteilín ar chumas comhoiriúnacht láidir le gléasanna deighilte nideoige. Luíonn sé go foirfe le haghaidh taispeáint cuar sonraí méadar glúcóis fola ríomhaire boise agus comhéadain paraiméadar de oximeters pulse iniompartha, scáileáin stádas tánaisteacha de scanóirí barrachód tionsclaíocha agus taispeántais leathnaithe PDA tionsclaíocha, scáileáin idirghníomhacha ingearach de ghlais chliste agus painéil faisnéise teirmeastat, chomh maith le fuinneoga cód QR de threalamh roinnte agus barraí stádais feistí IoT. Níl aon mhodhnú struchtúrach breise ag teastáil, rud a shábhálann go mór costais dearadh struchtúracha agus oiriúnú bogearraí.

Buntáistí Teicniúla Croí (Peirspictíocht Phraiticiúil don Tionscal)

Ní mharcálann an chuid is mó de na monaróirí ach an paraiméadar uillinn féachana leathan IPS gan fíorfheidhmíocht dhomhanda a mhíniú. Glacann an modúl seo fíor-theicneolaíocht phainéil IPS, ag seachadadh os cionn uillinn féachana 80 céim i ngach treo gan aon sruth dath infheicthe. Cuireann an socrú eisiach 142 × 428 cineál picteilín deireadh le mothú scrollaithe docht na scáileáin cearnacha traidisiúnta nuair a bhíonn ábhar ingearach á thaispeáint, rud a chumasaíonn trasdul níos rianúla agus comhleanúnachas amhairc níos fearr, go háirithe oiriúnach do tháirgí a dteastaíonn cur i láthair ábhar dinimiciúil stiallacha fada uathu.

Agus é á chumhachtú ag an IC tiománaí NV3007 ardfheidhmíochta le comhtháthú inmheánach aibí, tacaíonn sé go dúchais le taispeáint lándaite 262K agus is féidir suas le 168RGB × 428 picteilín a thiomáint. Trí chumarsáid SPI 4-sreinge a ghlacadh, tá íosmhéid bioráin GPIO MCU aige, rud a shimplíonn sreangú inmheánach go héifeachtach agus laghdaítear bacainní forbartha crua-earraí. Níos tábhachtaí fós, tá an tiománaí seo ag luí ó dhúchas le creataí GUI príomhshrutha mar LVGL. Ní gá d’fhorbróirí buntiománaithe a thrasphlandú ón tús, rud a ghiorrú go mór an timthriall iomlán T&F -, príomhbhuntáiste atá aitheanta go forleathan ag ár gcustaiméirí fadtéarmacha.

I dtéarmaí míne taispeána, baineann an méid 1.65-orlach a mheaitseáil le taifeach 142 × 428 amach beagnach 300 PPI, ag seachadadh téacs géar, deilbhíní íogair, sonraí dinimiciúla mín agus rindreáil tonnchruth soiléir gan imill garbh, ag tairiscint soiléire i bhfad níos fearr ná scáileáin barra leibhéal iontrála den mhéid céanna.

Is pointe pian lárnach é tomhaltas cumhachta le haghaidh feistí iniompartha agus inchaite. Glacaimid le réiteach backlight comhthreomhar 3-LED le sruth oibriúcháin iomlán de 60mA amháin. Leathnaíonn sé go héifeachtach saol ceallraí dlúth-fheistí inchaite, leighis agus IoT, ag réiteach fadhb choitianta an tionscail maidir le tomhaltas cumhachta iomarcach i gcríochfoirt bheaga.

Ní hamháin gur paraiméadar teoiriciúil é an raon teochta de ghrád tionsclaíoch ó -20 céim go +70 céim, ach déantar é a fhíorú le tástálacha aosaithe rothaíochta ardteochta ardteochta. Coinníonn sé oibriú cobhsaí i bhformhór na gcásanna leictreonaice tomhaltóra, tionscail éadroma agus cásanna IoT lasmuigh, gan aon reo scáileáin nó saobhadh datha faoi theocht mhór íseal agus ard.

Deartha le próifíl ultra-caol agus dlúth ar leithead 16.3mm, airde 44.96mm agus tiús 2.23mm, is féidir é a neadú go héasca isteach sa spás-i imfháluithe teoranta ar nós gléasanna stíl USB, pinn-táirgí clóscríofa agus gléasanna inchaite banda caol, rud a fhágann nach gá do dhearthóirí struchtúracha spásanna a chur in áirithe chun spásanna dearga a chur in áirithe.

Oiriúnú Struchtúrtha & Loighic Feidhmchláir

Tá leithead bhlaosc táirgí wristband príomhshrutha den chuid is mó idir 16mm agus 25mm. Tá leithead fisiciúil an scáileáin bharra 1.65-orlach seo oiriúnach go foirfe don raon seo. Le cóimheas gné ingearach 1:3, uasmhéadaíonn sé an limistéar taispeána laistigh de leithead teoranta bhlaosc, ag baint amach an chothromaíocht is fearr idir dearadh struchtúrach agus feidhmiúlacht taispeána gan méid an scáileáin nó leagan amach an ábhair a íobairt.

Ceardaíocht & Sonraí Cáilíochta Tógála

Soláthraíonn sé dhá réiteach aibí FPC: -cónascaire ZIF caighdeánach agus solder-cineál FPC, le sainmhíniú soiléir 8-bioráin agus prótacal SPI caighdeánach 4-sreang. Tacaímid freisin le fad FPC saincheaptha agus seicheamh bioráin gan an struchtúr scáileáin inmheánach a mhodhnú, rud a fhágann go bhfuil sé an-inoiriúnaithe do dhearaí éagsúla sreangaithe an phríomhchláir.

Difriúil ó ghairbhscáileán cearnach-ghearradh scáileáin i gcruth barra ag soláthraithe eile, glactar leis an modúl seo-próisis ghearrtha agus lannaithe barraí eisiacha. Déantar gach nós imeachta ó ghearradh gloine, feistiú polaraitheora go cóimeáil backlight, a chalabrú go speisialta, rud a chinntíonn taispeáint faisnéise ingearach néata agus uigeacht níos fearr an táirge i gcomparáid le gnáthscáileáin gearrtha go dtí méid.

Atá feistithe le soilse backlight bán préimhe bunaidh, seachadann sé soilsiú aonfhoirmeach gan spotaí dorcha, ag tacú 0–100% iomlán-raon PWM dimming. Comhlíonann an gile caighdeánach úsáid laistigh, agus tá leagan roghnach uasghrádaithe 1000 cd/m² ard-gile ar fáil do thimpeallachtaí láidre solais lasmuigh.

Tá luach praiticiúil an IPS i bhfeidhmíocht chobhsaí dath agus gile ó gach treo féachana, gan aon dath ag maolú nó ag gealú. Déanann an uillinn féachana 80 céim + leathan oiriúnú go foirfe do gach uillinn tilt láimhe le linn caitheamh, rud a ligeann d'úsáideoirí sonraí a fheiceáil go caothúil gan staidiúir a choigeartú d'aon ghnó.

Ag glacadh le teicneolaíocht pacáistithe COG (Sliseanna ar Ghloine), tá an IC tiománaí nasctha go díreach leis an tsubstráit ghloine. Tuigeann sé tiús modúil ultra-agus laghdaítear caillteanas tarchurtha comhartha, cinntíonn sé feidhmíocht comhartha níos cobhsaí agus seachnaítear go héifeachtach lochtanna fadtéarmacha amhail caochaíl scáileáin agus taispeáint neamhghnácha.

Rialú Cáilíochta & Dearbhú Seachadta

Glacann na croí-chomhpháirteanna go léir mais-táirgeadh-réiteach comhtháite NV3007 cruthaithe, lena n-áirítear 252-tiománaí foinse cainéil, tiománaí GIP 24-chainéil agus 161,784 beart GRAM. Déantar príomhábhair a fhoinsiú ó shlabhraí soláthair sraith-1 le hinrianaitheacht iomlán, rud a chuireann deireadh le rioscaí cáilíochta baisc de bharr athsholáthar comhpháirteanna neamhdheimhnithe.

Déantar tástálacha iontaofachta iomlána ar gach baisc táirgeachta: ag dul in aois ardteochta agus taise, rothaíocht turrainge teirmeach ó -20 céim go 70 céim, agus fíorú cosanta ESD iomlán. In ionad samplála randamach, ráthaíonn cigireacht rialta baisc feidhmíocht chobhsaí faoi theocht mhór, cur isteach statach agus timpeallachtaí tais.

Tá ár monarcha deimhnithe le córas bainistíochta cáilíochta ISO9001:2015, le hinrianaitheacht próiseas táirgthe iomlán agus tionscal-rialú lochtanna chun tosaigh, ag tacú le mórsholáthar cobhsaí fadtéarmach.

Coinnítear bunábhair i stoc le haghaidh samplála tapa, agus bíonn am luaidhe sampla chomh gearr le 3-5 lá oibre. Is é an t-am luaidhe olltáirgeachta ná 15-25 lá oibre ar bhonn cobhsaí, le roghanna táirgthe gasta agus seachadta scoilte chun atriallta tionscadail agus sceideal fardail na gcustaiméirí a mheaitseáil.

Soláthraíonn foireann ghairmiúil innealtóireachta tacaíocht theicniúil le meán-am freagartha 2 uair an chloig. Soláthraímid doiciméid chomhéadain iomlána, cóid tagartha bunúsacha agus samplaí taispeána do STM32, ESP32, Raspberry Pi, Arduino agus ardáin eile. Tá cúnamh dífhabhtaithe cianda ar fáil chun cabhrú le custaiméirí oiriúnú crua-earraí agus bogearraí a chomhlánú go héifeachtach.

Seirbhísí Saincheaptha

Dírímid ar oiriúnú pearsantaithe doimhneachta seachas soláthar caighdeánaithe docht, ag cabhrú le custaiméirí táirgí deiridh difreáilte a chruthú: sainmhíniú agus fad bioráin FPC saincheaptha gan aon táille NRE le haghaidh athshainiú bioráin shimplí; gile backlight roghnach ó 350 go 1000 cd / m² chun tomhaltas ísealchumhachta agus infheictheacht lasmuigh a chothromú; sciath dromchla roghnach AR/AG/AF agus comhtháthú Gorilla Glass; comhoiriúnach le struchtúir tadhaill toilleora G+G, G+F+F agus friotaíoch, a thacaíonn le tadhaill lámhainní agus le feidhm il-dteagmhála; firmware tiománaithe saincheaptha agus cóid oiriúnaithe il-ardáin; comhshó comhéadain ar fáil ó SPI go MCU, RGB, LVDS, MIPI agus prótacail eile chun riachtanais chomhéadain saincheaptha an phríomhchláir a mheaitseáil go foirfe.





● OEM&ODM ● NÍL MOQ ● SAMPLAÍ SA STOC ● BORD TÁSTÁLA ROGHNACH

















SONRAÍOCHTAÍ

MÍR	TOISE	AONAD
Méid	1.65	orlach
Toise Imlíne	16.3x44.96x2.23	mm
Teocht Oibriúcháin	-20 céim - +70 céim	céime
Teocht Stórála	-30 céim - +80 céim	céime
Rún	142x428
